Systemarchitektur

Überblick

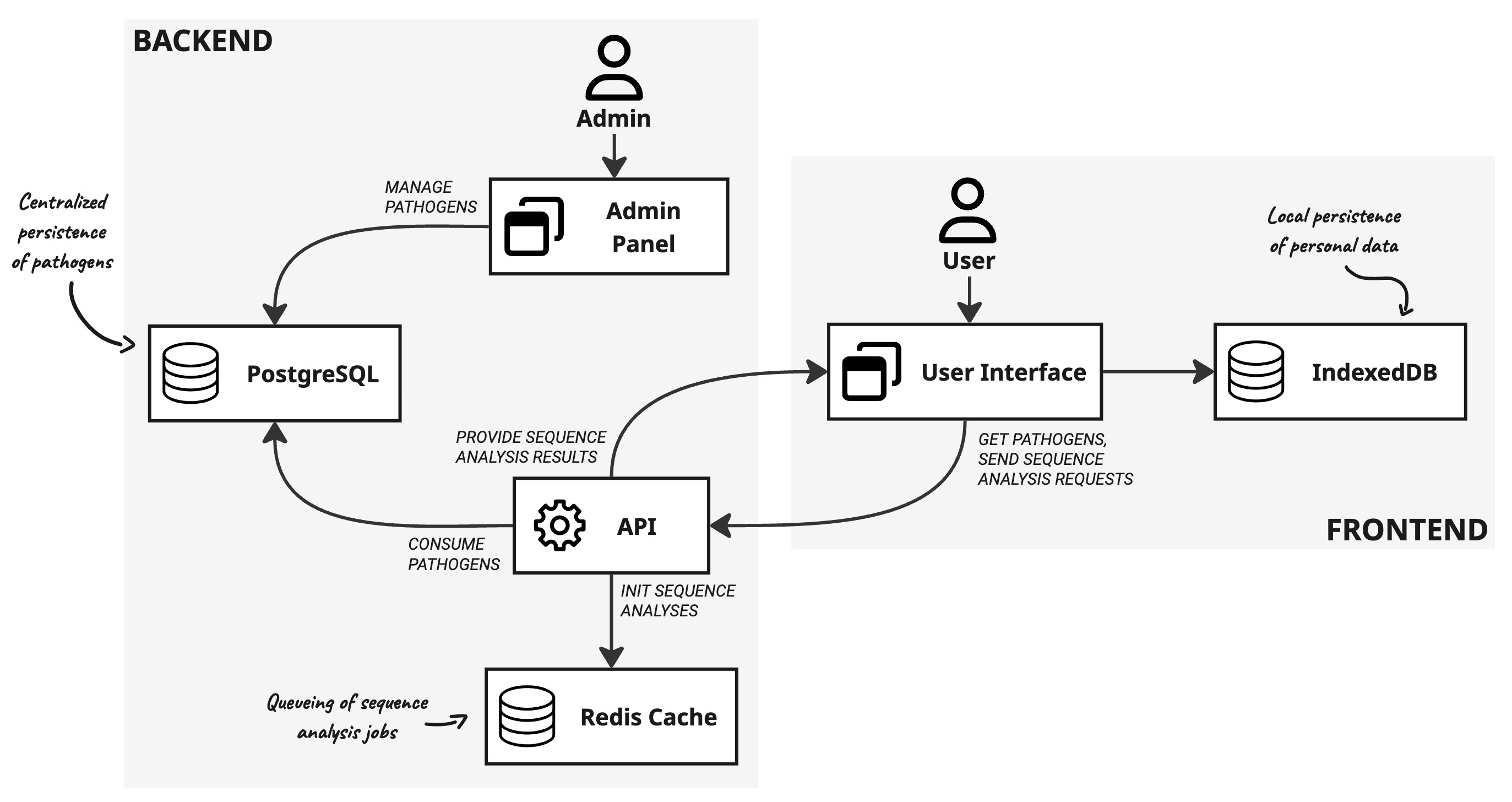

Gentrain ist eine browserbasierte Webanwendung. Nachfolgend sind die wichtigsten Komponenten der Anwendungsarchitektur aufgeführt.

Komponenten

Frontend

Nutzeroberfläche

Technologien

React, Zustand

Da Sequenzanalysen nur auf der Serverseite durchgeführt werden, befindet sich die Mehrheit der Geschäftslogik im Frontend. Der Anwendungszustand zur Laufzeit wird mit der Zustand-Bibliothek für React verwaltet. Daten werden in einer lokalen Browser-Datenbank gespeichert, die von IndexedDB verwaltet wird.

Die React-Anwendung ist in separate Domains unterteilt. Diese Domains entsprechen den Seiten der Anwendung.

Domain	Beschreibung
Core	Grundlegende Funktionen wie Anwendungsstart, Routing und Verwaltung der Browser-Datenbank.
Dashboard	Funktionen und Komponenten, die mit der Dashboard-Seite der Anwendung verbunden sind, einschließlich Dashboard-Graph-Canvas, zusätzlichen Informationsdiagrammen, Fallinformationen-Tabelle und Distanzmatrix.
Outbreak Analysis	Funktionen und Komponenten des Ausbruchsanalyse-Moduls, einschließlich Übersichtsseite der Analyse, Ausbruchsanalyse-Graph-Canvas, Einstellungsbereich und PDF-Export.
Data Management	Funktionen und Komponenten zur Datenverwaltung der Anwendung, einschließlich Importbereich, Tabellenübersicht der Fälle, Ausbruchsverwaltung und Konfiguration automatischer Löschungen.
Help	Funktionen und Komponenten der Hilfeseite der Anwendung.
Tutorial	Funktionen und Komponenten des Tutorial-Moduls der Anwendung.

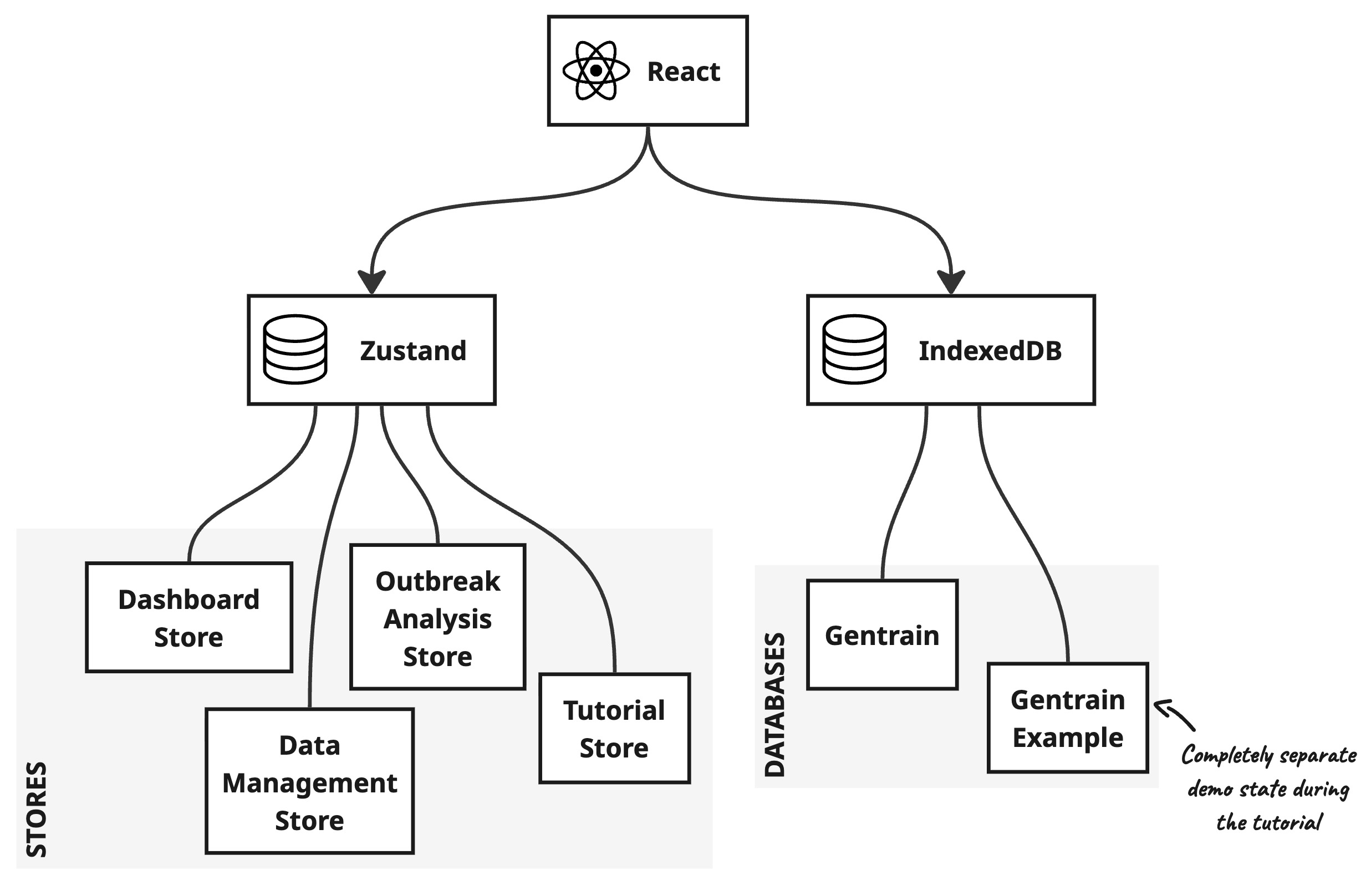

Die Anwendung verwendet IndexedDB zur Verwaltung der lokalen Browser-Datenbank. Da das Tutorial auf einem statischen Datensatz basiert, wurden zwei IndexedDB-Instanzen integriert: gentrain und gentrain_example. Während letztere nur während des Tutorials aktiv ist, ist die erste während der produktiven Nutzung der Anwendung aktiv. Zusätzlich wird die State-Management-Lösung Zustand zur Datenverwaltung während der Laufzeit verwendet. Zustand orchestriert den Anwendungszustand innerhalb sogenannter Stores. In GENTRAIN spiegeln diese Stores die Domains der React-Anwendung wider, mit Ausnahme der Help-Domain, die keinen entsprechenden Store hat. Die folgende Grafik zeigt die konkreten Datenquellen der React-Anwendung.

IndexedDB

Diese Low-Level-API bietet leistungsstarke und effiziente Datenbankfunktionen für die clientseitige Speicherung. Persönliche Daten werden ausschließlich in der lokalen Browser-Datenbank gespeichert. Da IndexedDB keine automatische Datenlöschung unterstützt, bietet die Anwendung zwei Optionen: Daten können entweder nach Ablauf der 24-Stunden-TTL gelöscht werden (nur während der produktiven Nutzung oder beim erneuten Laden der Anwendung) oder beim Neuladen bzw. Schließen des Tabs/Browsers (beforeunload-Ereignis). Erstere ist standardmäßig aktiviert, es ist jedoch möglich, beide Optionen zu deaktivieren.

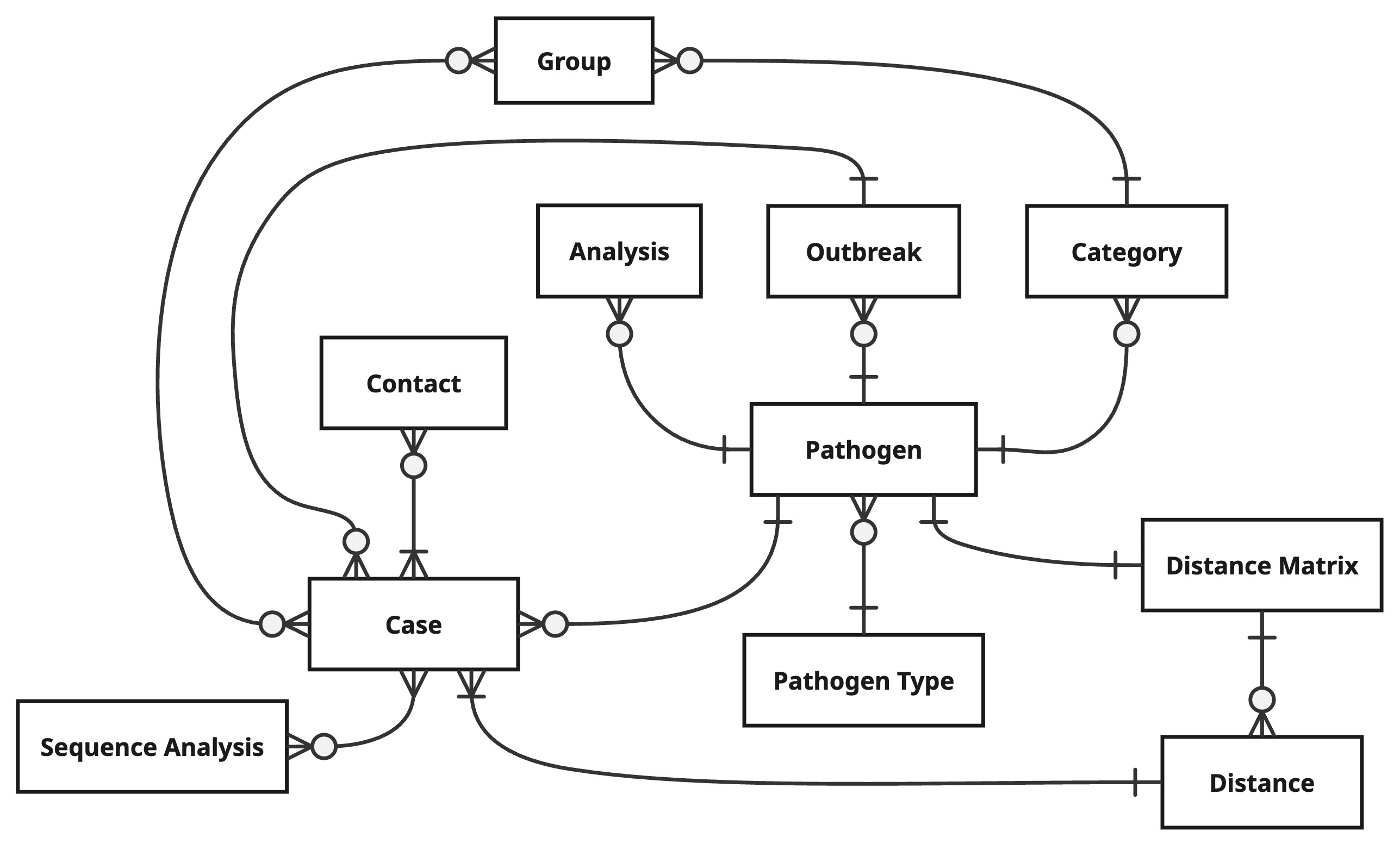

Beim Laden der Seite werden die Pathogene in der clientseitigen Datenbank mit den persistierten Pathogenen in der Postgres-Datenbank verglichen und synchronisiert. Das Datenmodell der clientseitigen Datenbank ist unten dargestellt.

Details

Pathogen

Typ	Name
int	id
string	name
int	genetic_distance_threshold
int	pathogen_type_id
boolean	activated
datetime	created_at
datetime	updated_at

Pathogen Type

Typ	Name
int	id
string	name
datetime	initialized_at
datetime	created_at
datetime	updated_at

Case

Typ	Name
int	id
string	case_id
string	fasta_id
datetime	registered_at
string	city
string	zip_code
string	street
string	last_name
string	first_name
datetime	created_at
datetime	updated_at

Outbreak

Typ	Name
int	id
string	name
datetime	created_at
datetime	updated_at

Category

Typ	Name
int	id
string	name
datetime	created_at
datetime	updated_at

Group

Typ	Name
int	id
string	name
datetime	created_at
datetime	updated_at

Sequence Analysis

Typ	Name
int	id
string	hash
object	result
string	schema
string	version
datetime	created_at
datetime	updated_at

Distance Matrix

Typ	Name
int	id
datetime	created_at
datetime	updated_at

Distance

Typ	Name
int	id
int	case_id_1
int	case_id_2
int	value
datetime	created_at
datetime	updated_at

Contact

Typ	Name
int	id
int	case_id_1
int	case_id_2
string	type
type	context
datetime	created_at
datetime	updated_at

Analysis

Typ	Name
int	id
string	name
object	settings
datetime	created_at
datetime	updated_at

Backend

API

Technologien

Python (Flask), Flask-SocketIO, RQ, Prisma

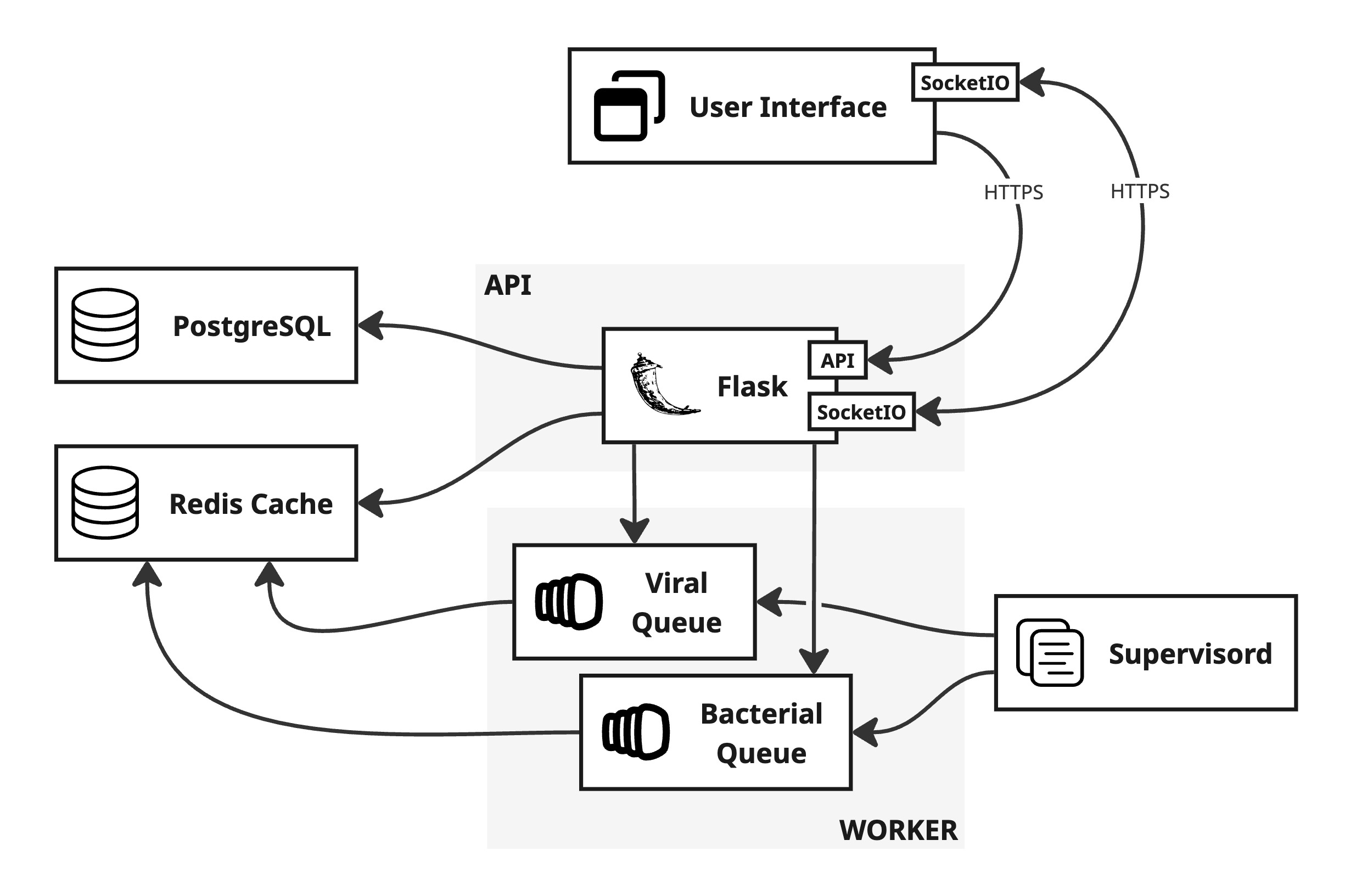

Diese API erleichtert die Kommunikation mit dem Backend und bietet hauptsächlich Pathogen-Ressourcen und Dateidownloads, einschließlich Beispieldaten und Pathogen-Schemata. Um sicherzustellen, dass Aufgaben zuverlässig verarbeitet werden, werden langlaufende Aufgaben in Redis-Queues verarbeitet. Ein WebSocket-Server (SocketIO) ist daher in die API integriert, um eine bidirektionale, ereignisgesteuerte Kommunikation während der Sequenzanalyse zu ermöglichen. Redis-Queues für virale und bakterielle Sequenzanalysen werden mithilfe von Supervisord orchestriert und können in der Datei /backend/api/workers/supervisor.conf an aktuelle Anforderungen und Serverspezifikationen angepasst werden.

Die Python-Anwendung ist in zwei Domains unterteilt, wie in der folgenden Tabelle dargestellt.

Domain	Beschreibung
Pathogen Registry	Operationen im Zusammenhang mit Pathogenen. Dies umfasst das Abrufen von Informationen über persistierte Pathogene und das Herunterladen von Pathogen-Schemata und Beispieldaten.
Sequence Analysis	Orchestrierung der Sequenzanalyse. Dies umfasst das Verwalten von WebSocket-Ereignissen, das Ausführen von Sequenzanalyse-Jobs und das Vorbereiten von Sequenzanalyse-Antworten.

Admin Panel

Technologien

NodeJS + React (AdminJS), Prisma

Eine Benutzeroberfläche zur Verwaltung von Pathogen-Daten, insbesondere von Schemata.

Redis Cache

Langlaufende Aufgaben, wie Sequenzanalysen, werden über Redis-Job-Queues verwaltet und von Workern abgearbeitet. Der Redis-Cache wird außerdem verwendet, um WebSocket-Nachrichtendaten in Chunks zu speichern, indem Sequenzabschnitte temporär abgelegt werden. Zudem werden Sequenzanalysen 30 Minuten lang gespeichert, um Datenverlust zu vermeiden, falls Benutzer das Dashboard während der Verarbeitung verlassen.

PostgreSQL

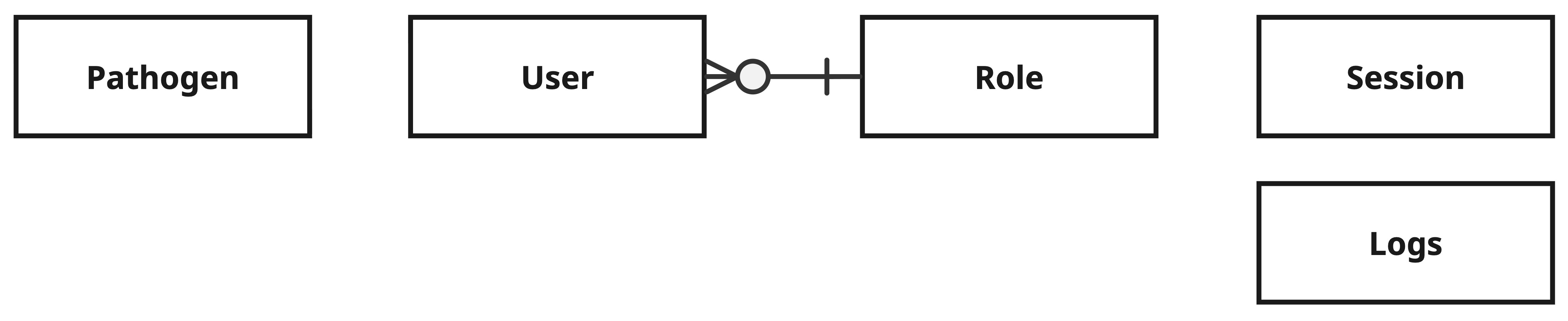

Pathogene, Admin-Benutzer und Rollen werden in einer serverseitigen PostgreSQL-Datenbank gespeichert, die über das Admin Panel zugänglich und verwaltbar ist.

Details

Pathogen

Typ	Name
int	id
string	name
int	genetic_distance_threshold
int	pathogen_type_id
string	example_cases_key
string	example_cases_size
string	example_cases_bucket
string	example_sequences_key
string	example_sequences_size
string	example_sequences_bucket
string	example_contacts_key
string	example_contacts_size
string	example_contacts_bucket
datetime	created_at
datetime	updated_at

User

Typ	Name
int	id
string	username
string	password
datetime	confirmed_at
datetime	created_at
datetime	updated_at
id	roleId

Role

Typ	Name
int	id
string	name
string	description

Logs

Typ	Name
int	id
int	recordId
string	recordTitle
json	difference
string	action
string	resource
string	userId
datetime	createdAt
datetime	updatedAt

Session

Typ	Name
int	sid
json	sess
datetime	expire

Docker Deployment

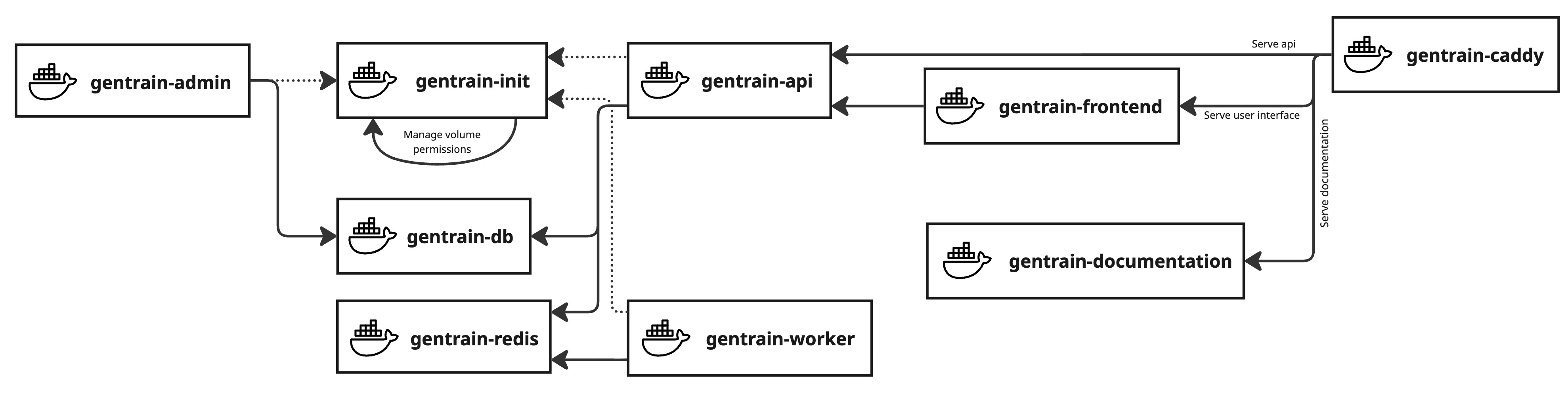

GENTRAIN wird in Docker-Containern bereitgestellt. Einige Container werden verwendet, um Anwendungs-Komponenten direkt bereitzustellen, während andere zum Erstellen von Produktionscode oder für Konfigurationsaufgaben genutzt werden. Die folgende Grafik zeigt die Abhängigkeiten zwischen den Containern für eine Produktionsumgebung. Gepunktete Pfeile kennzeichnen Abhängigkeiten beim Systemstart, während durchgezogene Pfeile Abhängigkeiten zur Laufzeit darstellen.

Nicht alle Container werden auch für die lokale Entwicklung verwendet, wie in der folgenden Tabelle dargestellt. Die Tabelle enthält auch Beschreibungen der Funktion jedes Containers.

Container	Zweck	Lokal verwendet?
gentrain-init	Ein einmaliger Initialisierungs-Container zur Konfiguration der Volume-Zugriffsrechte.
gentrain-frontend	Erstellt und liefert die kompilierten Assets der Benutzeroberfläche, die von gentrain-caddy bereitgestellt werden.
gentrain-api	Führt einen Flask-Server mit API-Endpunkten und WebSocket-Event-Handlern aus.	✅
gentrain-worker	Führt Hintergrund-Jobs über die gleiche Codebasis wie gentrain-api in Redis-Queues aus.	✅
gentrain-db	Hält eine Postgres-Datenbank für die zentrale serverseitige Datenspeicherung (Pathogene, Benutzer, Rollen).	✅
gentrain-redis	Stellt den Redis-In-Memory-Cache bereit, der von gentrain-api und gentrain-worker zur Job-Queue-Verwaltung und zur Speicherung/Abruf von Sequenzanalyse-Ergebnissen genutzt wird.	✅
gentrain-admin	Führt eine AdminJS Node-Anwendung aus, um Pathogen-Informationen und Dateien zu verwalten.
gentrain-documentation	Baut die Docusaurus-Dokumentation für gentrain-caddy zum Bereitstellen als statische Dateien.
gentrain-caddy	Dient als Produktions-Reverse-Proxy und statischer Dateiserver für gentrain-api, gentrain-frontend und gentrain-documentation.
